篩孔尺寸：2-150mm
生產(chan) 能力：25-2250t/h
傾(qing) 角範圍：18-25°
適用物料：入料≤200mm，且分級粒度2mm--70mm的各種礦石、岩石
服務熱線：0371-67999188
獲取優惠報價型號齊全可定製，歡迎來廠參觀
國家環保標準

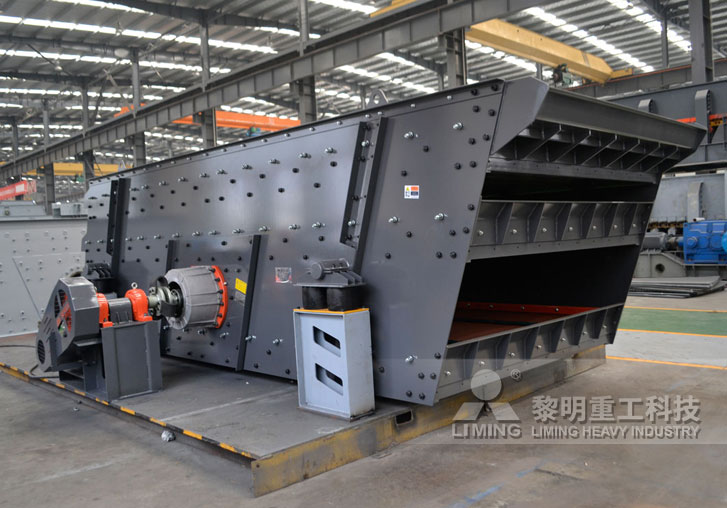

S5X係列圓振動篩采用目前國際成熟的設計理念，在同規格情況下，比傳(chuan) 統設備處理能力更大、篩分效率更高。適用於(yu) 重型、中型和精細篩分等各種篩分作業(ye) ，是處理初級破碎和二級破碎後物料的理想設備，也可用於(yu) 篩分成品物料。
S5X係列圓振動篩詳情介紹視頻

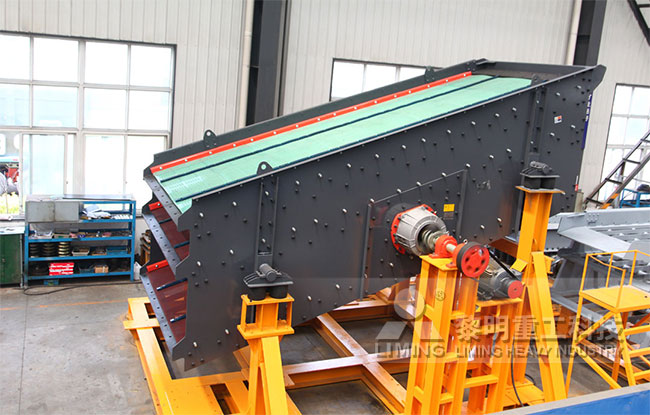

S5X係列圓振動篩車間
S5X圓振動篩主要由篩箱、彈簧支撐組、支座、振動器、傳(chuan) 動裝置、電機、傳(chuan) 動裝置支座等部件組成。
S5X圓振動篩是一個(ge) 以彈簧為(wei) 支撐彈性元件，以塊偏心激振器為(wei) 振動源，通過偏心塊的旋轉產(chan) 生激振力，使篩箱隨之產(chan) 生圓周往複運動的設備。物料在傾(qing) 斜的篩麵上連續做近似圓的彈跳翻滾運動，通過反複的與(yu) 篩孔進行比較，小於(yu) 篩孔尺寸的物料透篩，大於(yu) 篩孔尺寸的物料在篩麵上，從(cong) 而完成篩分過程。
1、裝配模塊化SV激振器，振動強度高達4.2G，處理能力強，篩分效率高，更換隻需一小時。
2、框架結構搭建，與(yu) 傳(chuan) 統單根橫梁設計相比，承載能力更強；且有限元強度分析技術加持，確保重量和強度均衡設計。
3、采用有限元動態分析，側(ce) 板受力狀況更理想；側(ce) 板上無焊點，無焊接應力造成的開裂隱患。
4、篩箱結構件之間的連接全部采用鋼結構用扭剪型高強度螺栓，比環槽鉚釘連接強度高，可有效避免鉚接不當造成的螺栓孔開裂。

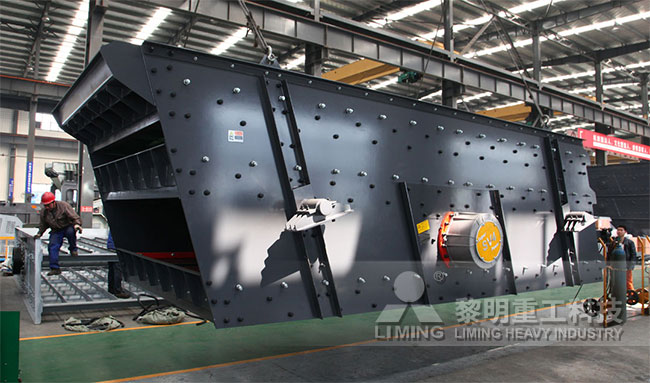

S5X係列圓振動篩車間圖

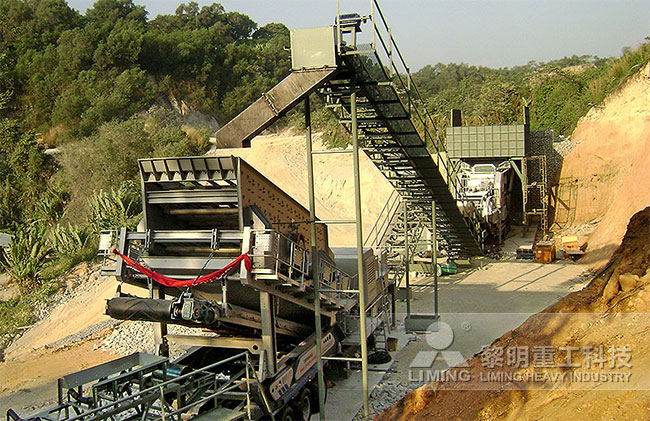

S5X係列圓振動篩生產(chan) 現場

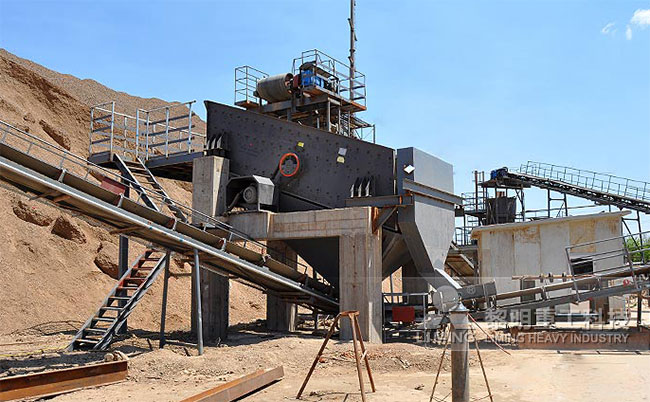

S5X係列圓振動篩試機現場
| S5X標準篩樣本參數表 | ||||||||
| 型號 Model |
篩麵規格 Size W×L（mm） |
篩麵層數 NO.of decks |
傾角（°） Incline 推薦（範圍） |
振動次數 Oper.Speed （RPM） |
雙振幅 Stroke （mm） |
功率 Power （kW） |
處理能力 Capacity （t/h） |
篩孔尺寸 Mesh Size （mm） |
| S5X1230-2 | 1200×3000 | 2 | 18(18-25) | 800～900 | 7-12 | 11 | 25-200 | 2-70 |
| S5X1545-2 | 1500×4500 | 2 | 18(18-25) | 800～900 | 7-12 | 11 | 45-380 | 2-70 |
| S5X1545-3 | 3 | 18(18-25) | 800～900 | 7-12 | 15 | 45-380 | 2-70 | |
| S5X1845-2 | 1800×4500 | 2 | 18(18-25) | 800～900 | 7-12 | 15 | 60-450 | 2-70 |
| S5X1845-3 | 3 | 18(18-25) | 800～900 | 7-12 | 22 | 60-450 | 2-70 | |
| S5X1860-2 | 1800×6000 | 2 | 18(18-25) | 800～900 | 7-10 | 15 | 75-600 | 2-70 |
| S5X1860-3 | 3 | 18(18-25) | 800～900 | 7-12 | 30 | 75-600 | 2-70 | |
| S5X1860-4 | 4 | 18(18-25) | 800～900 | 7-12 | 37 | 75-600 | 2-70 | |
| S5X2160-2 | 2100×6000 | 2 | 18(18-25) | 800～900 | 7-12 | 22 | 85-700 | 2-70 |
| S5X2160-3 | 3 | 18(18-25) | 800～900 | 7-12 | 30 | 85-700 | 2-70 | |
| S5X2160-4 | 4 | 18(18-25) | 800～900 | 7-11 | 37 | 85-700 | 2-70 | |
| S5X2460-2 | 2400×6000 | 2 | 18(18-25) | 800～900 | 7-12 | 22 | 100-800 | 2-70 |
| S5X2460-3 | 3 | 18(18-25) | 800～900 | 7-11 | 30 | 100-800 | 2-70 | |
| S5X2460-4 | 4 | 18(18-25) | 800～900 | 7-10 | 37 | 100-800 | 2-70 | |
| S5X2760-2 | 2700×6000 | 2 | 18(18-25) | 800～900 | 7-12 | 30 | 120-900 | 2-70 |
| S5X2760-3 | 3 | 18(18-25) | 800～900 | 7-11 | 37 | 120-900 | 2-70 | |
| S5X3072-2 | 3000×7200 | 2 | 20(20-25) | 800～900 | 7-11 | 37 | 150-1200 | 2-70 |
| S5X3075-2T | 3000×7200 | 2 | 20(20-25) | 800～900 | 7-12 | 2×22 | 180-1800 | 2-150 |
| S5X3075-3T | 3 | 20(20-25) | 800～900 | 7-12 | 2×30 | 180-1800 | 2-150 | |
| S5X3680-2T | 3600×7500 | 2 | 20(20-25) | 800～900 | 7-12 | 2×30 | 225-2250 | 2-150 |
| S5X3680-3T | 3 | 20(20-25) | 800～900 | 7-12 | 2×37 | 225-2250 | 2-150 | |
| 注：1、標準型篩機無單層規格，如需單層，可以雙層當單層用。 2、表內所列處理量是按對鬆散密度為1.6t/m3的石灰石進行幹式分級給定的，所列處理量僅供參考。 |
||||||||
